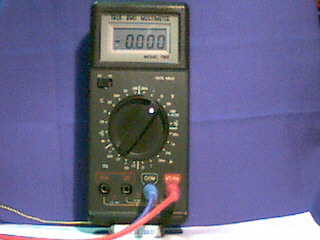

Echt Effektivwert (TRUE RMS) Digitalmultimeter, Modell 7001. Messarten: Spannungen und Ströme. Signalform: Gleich und Wechsel. Widerstandsmessung. |

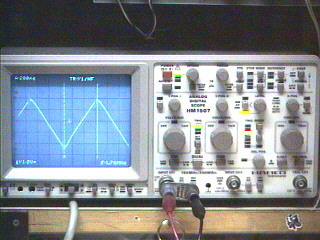

150MHZ Analog-Digital-Oszilloskop HM1507 von Hameg. |
||
|
|
||

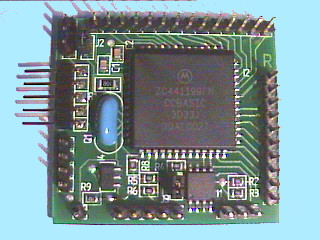

Platine C-Control / BASIC M-Unit der Firma Conrad Hirschau. Microcontroller MC68HC05B6 der Firma Motorola. |

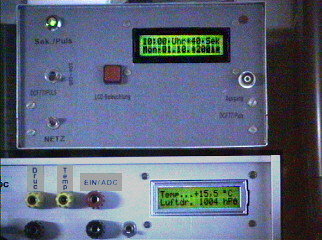

Eine DCF77 controllierte Digitaluhr mit LCD-Anzeige und eine Wetterstation (Temperatur- und Luftdruckmessung) zeigt dieses Bild. Bis auf die M-BASIC-Unit ist die Elektronik und die erforderliche Software Eigenentwicklung. |
||
|
|
||

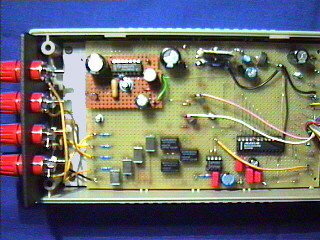

Analog-Digitalwandler mit vier Eingängen. Betrieben wird dieser an einer Parallelschnitstelle eines PC's. |

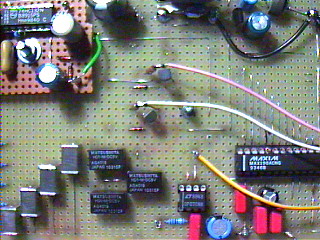

Die vier Eingänge, bestehend aus vier Eingangsfiltern, drei Relais je 2xUm und dem Operationsverstärker OP07 als Pufferverstärker. |
||
|
|
||

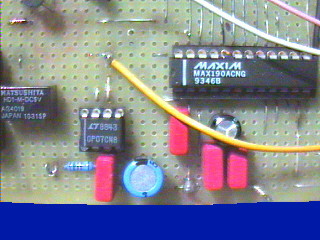

Hier sieht man den Analog-Digitalwandler MAX190ACNG mit seiner Beschaltung und einem OP07 als Pufferverstärker. |

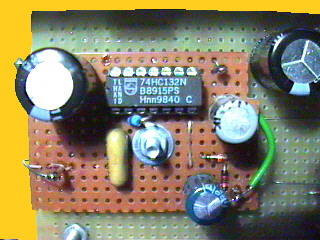

Die negative Zusatzbetriebsspannung für den OP07 wird mit den Bauteilen auf dieser Zusatzplatine, aus +5Volt,erzeugt. |
||
|
|
||

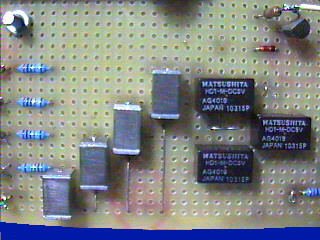

Dieses Bild zeigt die Eingangsfilter mit den Relais für die Wahl der Eingangskanäle. |

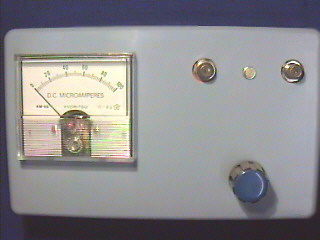

Ein sogenannter Satellitenfinder als Eigenbaugerät. Dieses Gerät dient zum Ausrichten von Satellitenantennen. |
||
|
|
||
Transformatorgekoppelter Trennverstärker für die Zusammenschaltung von Amateurfunkgeräten und PC. |
Die Platine mit den NF-Verstärkern und NF-Transformatoren. |
||
|
|
||

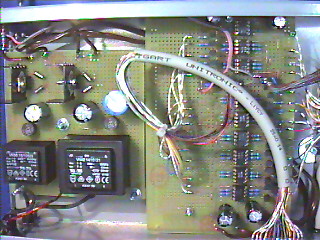

Gerät zur galvanischen Trennung von der Parallelschnittstelle am PC und angeschlossenen Geräten. Die Trennung erfolgt über Optokoppler. |

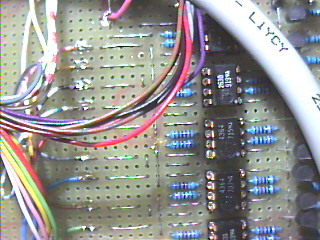

Hier sind die Optokoppler von HP mit ihrer Beschaltung besser zu sehen. |
||
